Технические характеристики

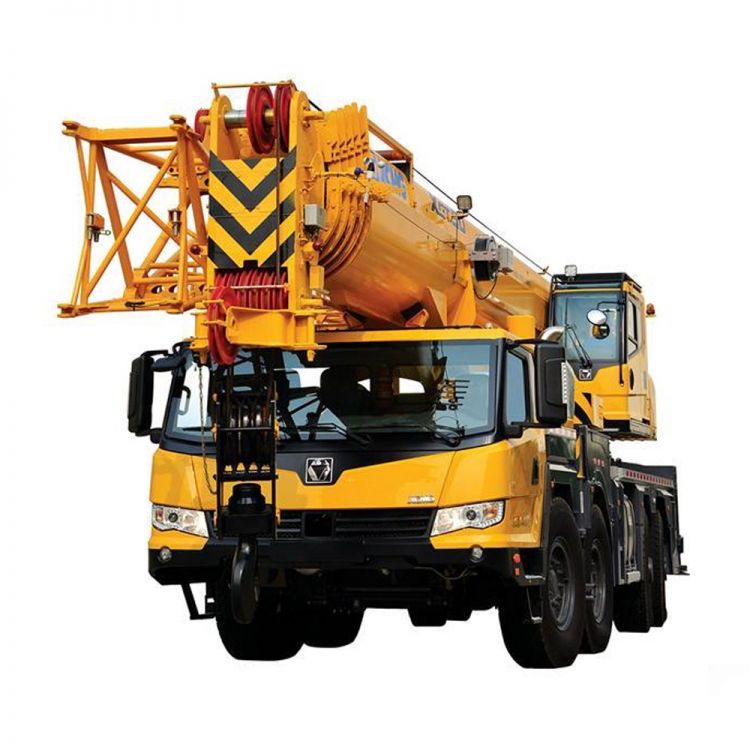

XCMG XCT90
-
Марка: XCMG
-
Модель: XCT90
-
Грузоподъемность: 90000 кг
-
Габаритные размеры: 13985 х 2780 х 3990 мм
-
Снаряженная масса: 4800 кг
-
Модель двигателя: MC11.40-50 WP12.375E50
-
Номинальная мощность двигателя : Квт/(r/мин) 297/1900 276/1900
-
Номинальный крутящий момент двигателя: Нм/(r/мин) 1900/1000~1400 1800/1000~140
-
Максимальная скорость Км/ч: 90
-
Мин. скорость хода Км/ч: 1.7~3
-
Диаметр поворота Мин. диаметр поворота ; М 20
-
Мин. Поворачивая диаметр наконечника штанги; М 25.2
-
Мин. расстояние от земли Мм ; 367
-
Угол приближения ° ; 21
-
Угол съезда ° ; 15
-
Тормозной путь (на 30 км/ч ) ; М ≤10
-
Макс. Категория способность ; % 45
-
Расход топлива на 100 км L ; 45
-
Макс. путешествия стандарт ; 63 mphmi/ч 100 км/ч
-
Мин. радиус поворота ; 24 м
-
Мин. Дорожный просвет; 248 мм
-
Макс. преодолеваемый уклон: 46%
-
Макс. Номинальная грузоподъемность 81.6 т
-
Мин. Номинальный рабочий радиус; 3 м
-
Макс. крутящий момент; 3000kN. м
-
База Длина стрелы : 12.4 м
-
Полностью увеличенная длина стрела : 58 м
-
Полностью увеличенная длина стрелы + Длина стрелы: 76.3 м
-
Стрелы угол установки; 0 °, 15 °, 30 °
-
Продольные outriggers службы : 7400 мм
-
Горизонтальные outriggers службы : 7500 мм
-
Стрела качающейся (Лифтинг) время; 70 s
-
Время подъема стрелы, сек : 140
-
Макс. скорость поворота <= 2 об/мин
-
Макс. Скорость вращения основного подъемный механизм (Одна линия); 120 м/мин
-
Макс. скорость вспомогательных подъемный механизм (Одна линия);
-
OUTRIGGER луч расширение/retracing время (Синхронно на одной сторонe: 25 s/20 S
-
OUTRIGGER разъемы расширения/retracing время (Синхронно на одной стороне: 40 s/25
-
Код ТН ВЭД; 87051022
-
Рулевое управление: Гидравлический руль
-
ABS
-
Tип стрелы: Телескопическая
-
Гарантия заводская: 1 год
-
Производитель: XCMG
-
Страна производитель: Китай
-
Завод производитель: Xuzhou Construction Machinery Group Co., Ltd
-
Дистрибьютор: Официальный Авторизаванный Дистрибьютор в Узбекистане: NAVOI PROM GRAND.LLC (NPG.LLC)
XCMG XCMG XCMG XCMG XCMG XCMG XCMG

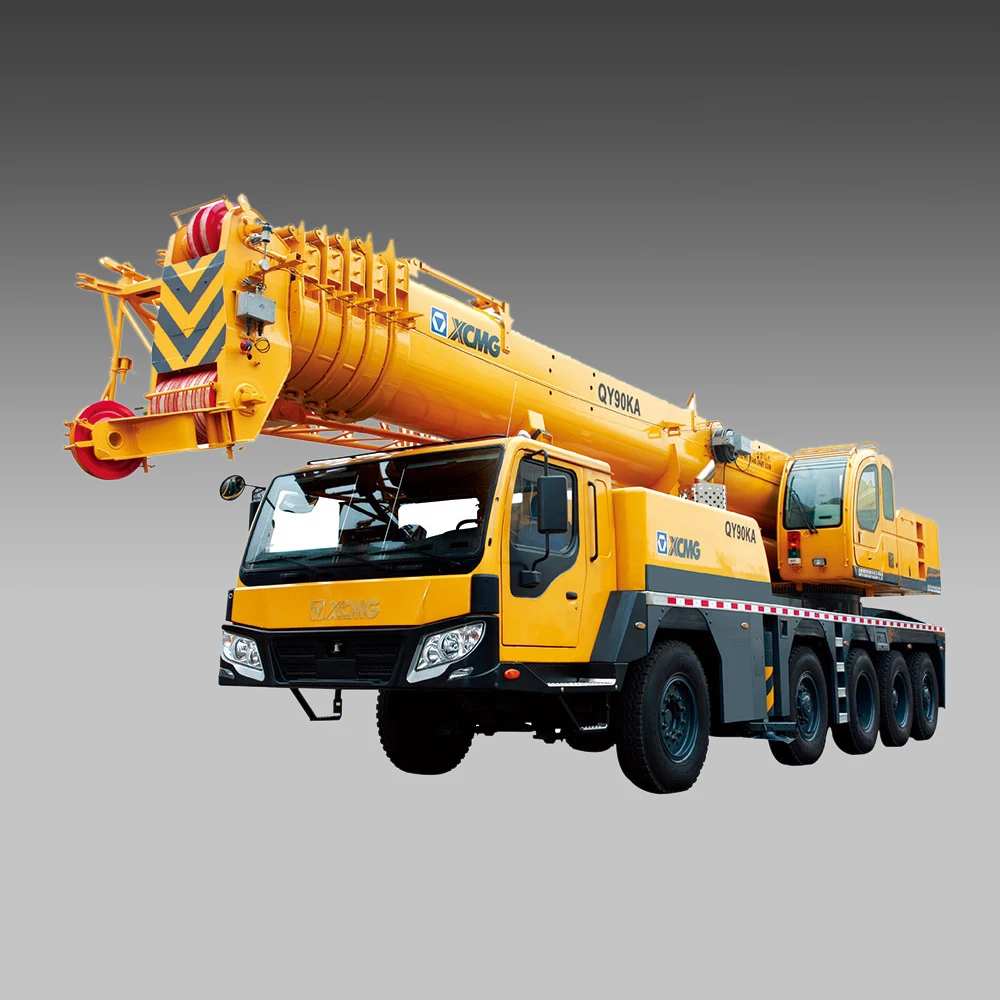

QY90K, QY90KA, XCT90,
ОПИСАНИЕ
Технические характеристики
XCT90 Автовышка предназначена в основном направлены на внутреннем рынке и принимать во внимание требования международного рынка. Он устанавливается на специальный корпус, который подходит для движения по широкому кругу дорог. Она имеет высокую высоту подъема, мощные грузоподъемность и высокая эффективность работы. Он iswidely используется для отмены операции в целом инженерных проектов, например в строительстве и реконструкции городов, связи и транспорта, портов, мост, нефтяных месторождений и деятельности по разминированию и сложных рабочих средах.
XCT90 автокран установлен на четырех колес автокран шасси, которая имеет все колеса системы рулевого управления и Китайкий в двигатель. Шесть - раздел стрелы с овальными сечение, U-образный новый сингл-соединения цилиндра телескопической системы, два - раздел решетчатой стрелой, встроенный двойной независимой лебедки, низкая скорость большой крутящий момент система питания в сочетании противовеса, типа K кронштейны прикатывающих катков и новая гидравлическая система энергосбережения. Джиб вставки и независимых джиб головки блока цилиндров не являются обязательными. Интеллектуальная технология стрелы крана вносит свой вклад в безопасность и надежность работы. Недавно разработанные внешний вид и человек - машина интерактивная система призваны удовлетворить индивидуальные потребности пользователей. Ее производительность играет ведущую роль в этой отрасли. Она является более безопасным и более надежный и энергосбережения.
Шасси: Новая полноразмерная закрытая кабина, роскошь и комфорт. Он конструирован для того чтобы быть безопасно, противокоррозионный и противоударный. Он оснащен лобовым стеклом, обеспечивающим выдающуюся видимость, задними зеркалами, электрической управляющей шайбой, электронными подъемниками дверей и окон, увлажнителем воздуха в помещении с дефростатором ветрового стекла, кондиционером, магнитофоном и т. Д
Аутригер: 4 аутриггера, K-образное расположение, боковая и вертикальная аутриггеры управляются гидравлическим управлением. Обе стороны шасси оборудуют - ed с электронным пультом управления, пультом установленным с светящими кнопками уровня, освещения и скорости; цилиндры аутриггера оборудованные с односторонним клапаном, и вертикальный аутриггер имеют двухсторонний гидравлический замок. Размер поплавка: (реактивная сила p450mm аутриггера на максимальном. поднимаясь нагрузка:820KN
Гидравлическая систем: Конструировано и изготовлено XCMG; сделано из высокопрочного стального электрического пропорционального переменного насоса, управляемого двигателем, используемого FBR поднимаясь, повышаясь и выдвигая деятельности. Закрытый насос использован для того чтобы управлять деятельностью slewing. Пропорциональный клапан соленоида с воздушным охлаждением гидравлический масляный радиатор емкость масляного бака:840
Коробка передач: Механическая трансмиссия 10JSD180TB, производства Shaanxi Fast Gear Co., Лимитед., ручное управление гибким валом, 10-прямая скорость и 2-обратная скорость с синхронизатором.
Режим работы: Пилотное электрическое пропорциональное управление использовано для контролировать супер структуру. Также использованы технология, интегрированная PLC толковавшая управления и сеть управления CANBus. Кроме нормальной функции управления, в реальном масштабе времени контроль, диагностика недостатка и нечеткое дознание условий труда доступны
Главная система ворота: Гидравлический контроль использован для регулировки скорости. Система управляется гидравлическим мотором через редуктор планетарной шестерни, при нормально закрытый тормоз, сбалансированный клапан и оборудованный калиброванный барабан.
Подвеска: Подвесы весны листьев сбалансированные приняты передней осью fbr, и двойные продольные подвесы весны листьев рукоятки, сбалансированные приняты для задней цапфы.
Вспомогательная система ворот: Гидравлический контроль использован для регулировки скорости. Система управляется гидравлическим мотором через редуктор планетарной шестерни, при нормально закрытый тормоз, сбалансированный клапан и оборудованный калиброванный барабан
Шины: 8шина и 1 запасная Автошина, каждая цапфа оборудованы с одиночной автошиной, изготовленной двойной монеткой, большой величиной наибольшей допускаемой нагрузки на опору. Спецификации автошины: 385 / 95R25
Поворотная система: Кольцо slewing зуба контакта шарика одиночная-рядка четырехточечное внешнее управляется гидравлическим мотором, через редуктор планетарной шестерня, с нормально закрытым, и может непрерывно поворачивать 360° Регулятор мощности или свободная функция slewing доступными скорость slewing может инфинитно быть отрегулирована.
Тормоза: Тормоз обслуживания: педаль ноги привелась в действие тормоз воздушного давления двойной-цепи. Первый контур действует на колеса осей 1 и 2; второй контур действует на колеса осей 3 и 4. Стояночный тормоз: воздушный тормоз, действующий на 3-й и 4-й осях, он работает через подпружиненную воздушную камеру на каждой оси. Вспомогательный тормоз: тормоз вытыхания двигателя и тормоз ретардера двигателя.
Подъемная система: Одиночный цилиндр; клапан баланса с функцией компенсации нагрузки. Заново конструированный путь, который совмещает внешнее свободное падение масла контролируемое давление с клапаном баланса камеры штанги контролируемым давление
Кабина оператора: Стальная кабина. Кабина имеет полноэкранное переднее окно, защитное стекло, раздвижную дверь, регулируемое сиденье, и его можно повернуть на 20 градусов. Он оборудован с экраном солнца, счищателями, верхней загородкой, шагом вырывания, ограничителем момента нагрузки, педалью акселератора, активирует переключатель, кондиционер воздуха, etc. 2 кг огнетушитель используется для внутреннего рынка и 6 кг огнетушитель используется для экспорта.
Предохранительное устройство: Гидравлический уравновешивающий клапан; гидравлический предохранительный клапан; двухходовой гидроагрегат клапан; ограничитель момента нагрузки; ограничитель конца веревочки; ограничитель высоты; ветромер; камера ворота
Комбинированный противовес
Общий вес - 29 т.
Конфигурации противовеса: 6.5 t, 15.5 t, 21.6 t и 29 t
